三、尺寸
2、極強抗污染能力

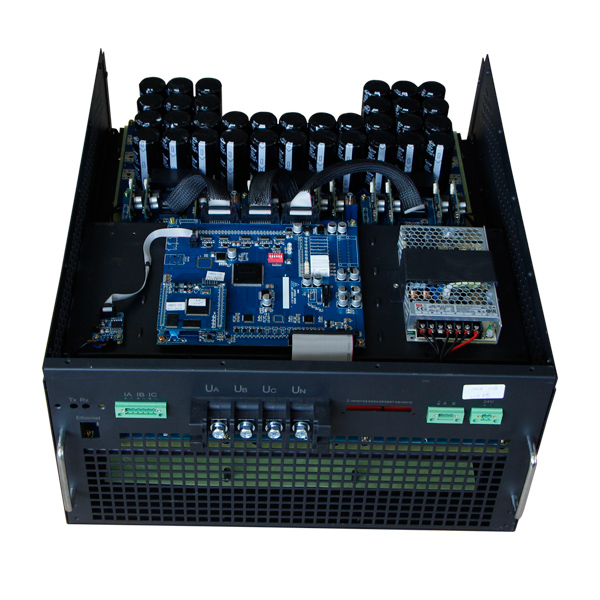

除風扇外所有導電元件與外界隔離，適應于粉塵、鹽堿、潮濕嚴重的惡劣場合。模塊內部結構示意圖如下：
3、極簡現場安裝

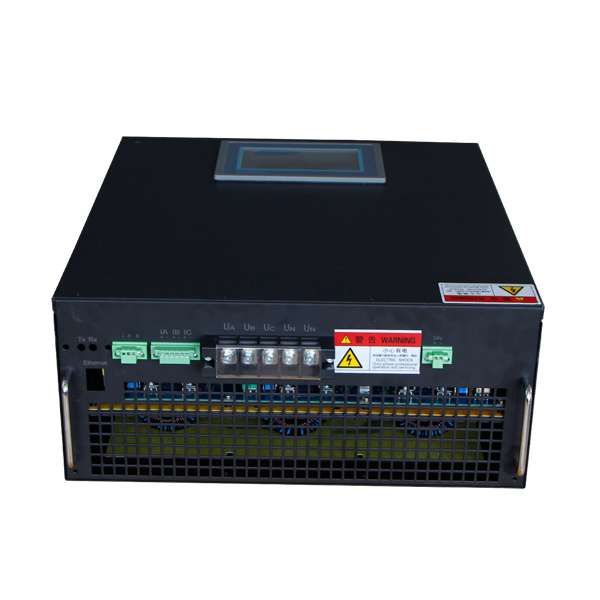

用戶可選擇上方穿母排接線或下方穿電纜接線，可選擇負載側或電網側為外部電流CT采樣點。
4、組合無限制
APF、SVG、C三種不同類型的不同規格的模塊之間可以任意搭配，實現豐富的功能。APF/SVG還可與第三方電容器補償共同使用，例如，150A APF+50A APF+50kvar SVG+100kvar C。而且，不論第三方電容補償或無源濾波以何種形式出現，XMPQ都能實現不發生諧振，保證整體電網系統安全可靠的運行。
搭配的原則與實現的功能見Ⅳ更經濟的補償方案”。
5、極高功率密度
模塊化設計的XPQM系列AP F/SVG，可適應600寬柜體、600深柜體、600寬*600深柜體以及更大尺寸的各種機柜，整機功率可達900A/600kvar，而行業主流指標< 600A/400kvar。更高功率密度可為用戶節省占地面積、降低成本。
對SVG而言，額定輸出功率按照完全補償無功而計算，也可以全功率補償單相負載電流，保持電網側三相電流平衡，也可以最大用一半的功率補償13次以內低次諧波，其余功率用于無功補償，總輸出功率：
6、極低損耗
得益于對電力電子高速開關器件的深刻理解，XMPQ系列APF/SVG在滿載工作時，有功損耗<2.5%，而行業主流指標<3%～4%。有功損耗對國家電網等大規模應用SVG的行業至關重要！
7、極靜噪音
XMPQ系列APF/SVG選用高質量的軟磁電抗器，以及科學的風道設計，整機滿載工作噪音不超過60dB，而行業主流指標<70dB。靜音對于用戶能否獲得產品的良好體驗至關重要！
8、極高電流環帶寬
XMPQ達到了準自然采樣與連續控制，等效開關頻率達到80kHz，電流環帶寬達到4kHz，對干擾的抑制速度達到同行業其他產品的4倍以上，而行業主流指標分別是20kHz/1kHz。設備具有更高電流環帶寬，則保護會更及時，在極惡劣的場合下依然保持穩定工作，可以達到與純電容并聯而不會發生諧振的效果。
五、性能指標
