熱烈祝賀青松控股有限公司采用我公司產品APF有源濾波器,SVG無功補償,三相不平衡調節衡治理裝置，成功用于電能質量提升，幾乎達到國家標準規定數據內。使企業節省了電能，經濟 效益顯著提高，使變壓器和用電設備有了安全保障提高了工作效率保障用電安全。
效果數據分析報告

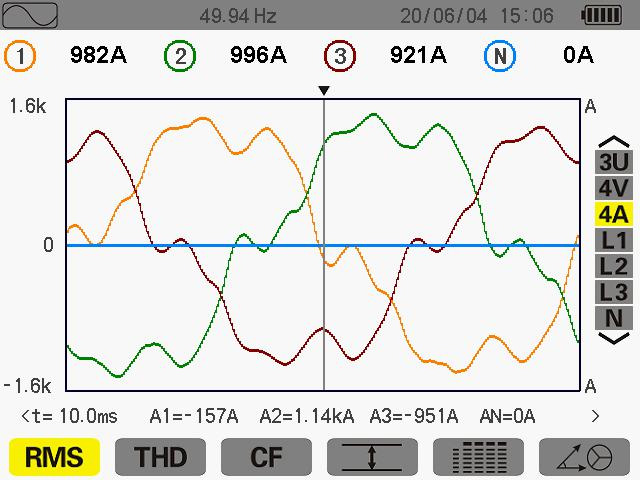

原2020年6月4日測量青松控股有限公司 1#2#變壓器加裝2套 400A有源電力濾波柜（此數據為原先數據）
青松控股技術協議書
1#變壓器 1250Kvar 4號 B進線柜
5次
7次

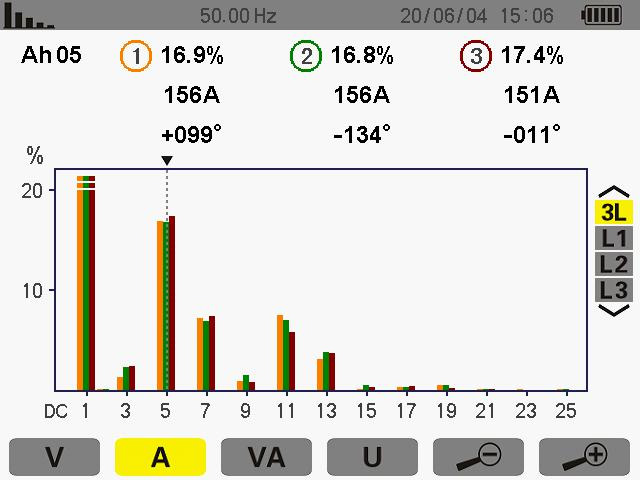

此次測量為5次諧波其ABC的THD值為 16.9% 16.8% 17.4%諧波電流為 156A 156A 151A。
此次測量為7次諧波其ABC的THD值為 6.8% 6.5% 7.2%諧波電流為 64A 62A 64A。
2#變壓器 1250Kvar 3號 B進線柜

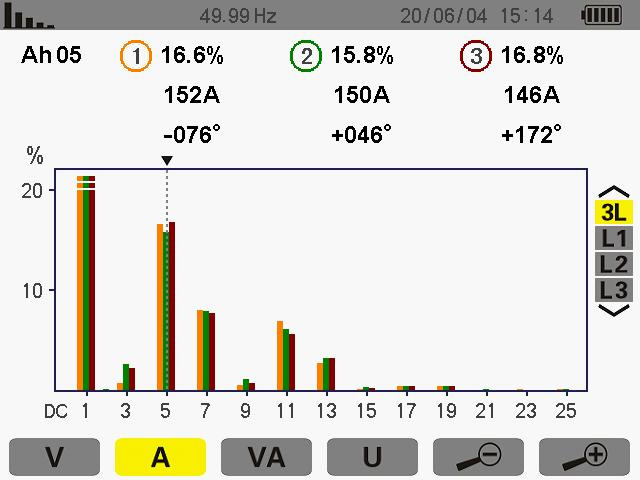

此次測量為5次諧波其 ABC 的 THD 值為 16.6% 15.8% 16.8%諧波電流為 152A 150A 146A

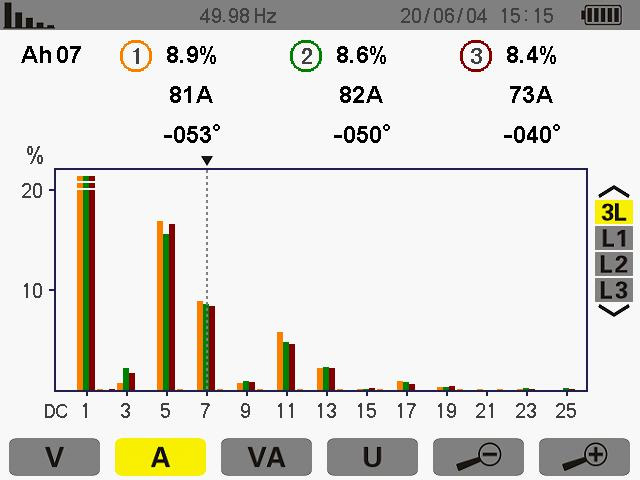

此次測量為7次諧波其 ABC 的 THD 值為 8.9% 8.6% 8.4%諧波電流為 81A 82A 73A
2.1 現場電能質量選型和制訂首先，要保證功率因數要達到要求，諧波治理方案要能夠保障主要諧波吸收或抵消目的的實現，要保障諧波治理設備投入使用后系統電路內的諧波量對設備影響較小；其次，系統改進方案要保障裝置自身的安全性。變壓器穩定電流多按照正常30%的設計要求使用有源濾波器可以治理設備的諧波.
這個安全性主要是指在系統當前存在的諧波電流、電壓的背景下，有 第三，需要設計方案的性價比，在可能的情況下盡量降低系統造價， 提高系統的實用性；
治理效果總結分析: 再安裝有源濾波柜可以實現達到治理效果百分之九十 以上，5 次諧波的畸變率 5%-8%左右和 7 次諧波的畸變率 3%-5%，完全符合國家電力電能質量規定標準數據內，使企 業節省了電能，經濟效益顯著提高，預測節能達百分之 5 點 到 10 點的區間。使變壓器和用電設備有了安全保障提高了 工作效率保障用電安全

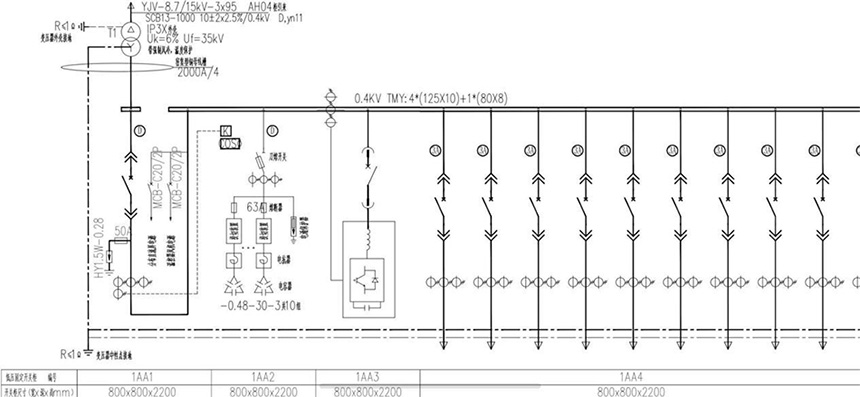

2.2 有源濾波器的示意圖

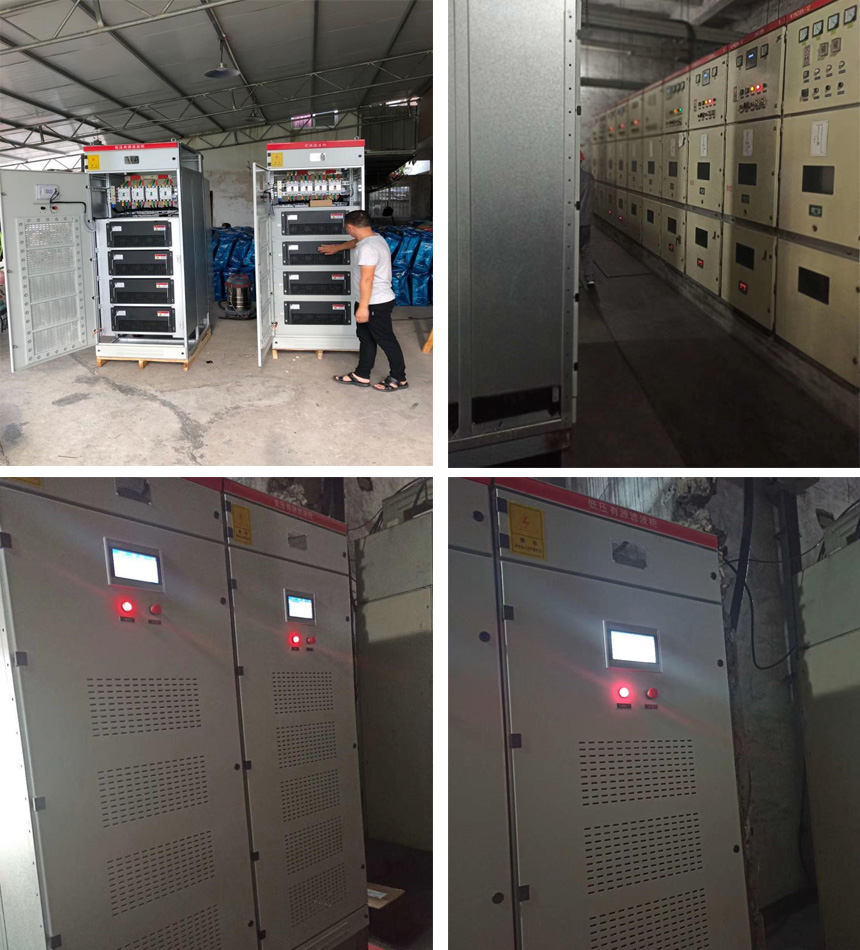

2.3 有源濾波器安裝現場圖
2.4 諧波治理的效果和總結 現場 10 月 12 日至 24 日調試完成現場測量結果對比效果前 后如圖所示

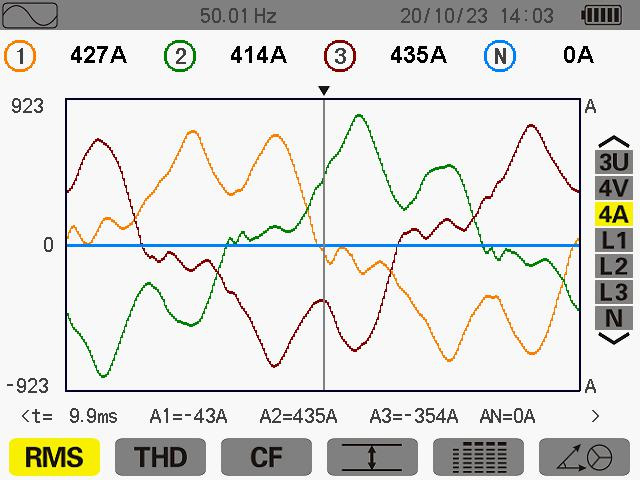

此次測量在其 ABC 電流分別為 427A 414A 435A 當天生產使用其變壓器為60%，未滿負載運行中。

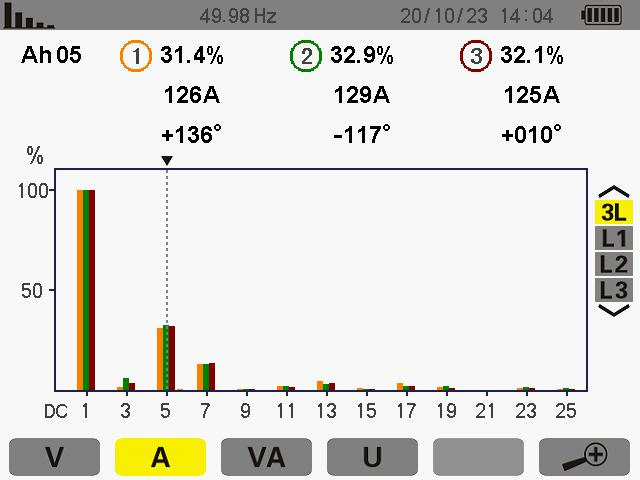

諧波治理前
諧波治理后

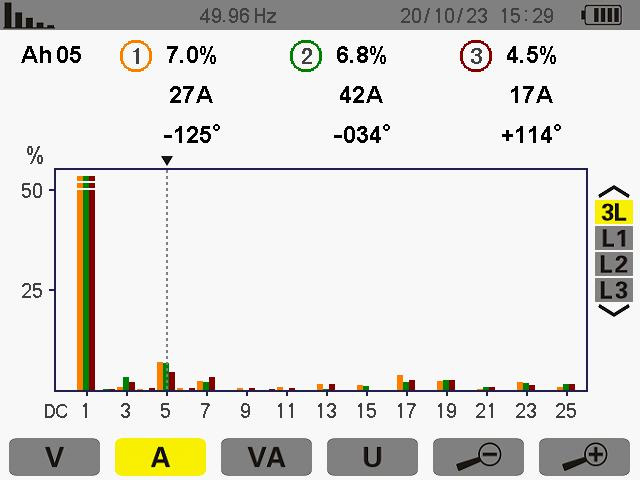

在未安裝有源濾波器是經過測量 3 次和 5 次諧波較為嚴重 其 ABC 三相諧波電流為 126A 129A 125A 中 THD 值（諧波畸 變率）為 31.4% 32.9% 32.1% 未達到國家標準。 在安裝有源濾波器后并調試完成再次測量諧波 3 次和 5 次諧 波 ABC 三相諧波電流分別為 27A 42A 17A 中的 THD 值（諧波 畸變率）為 7% 6.8% 4.5%.（實現達到治理效果百分之九十 以上，5 次諧波的畸變率 5%-8%左右。但是諧波有時高頻 跳動次數過快難以捕捉會存在一點的偏差這是正常，諧波的 THD 下降到 8%以下電流 ABC 相存在不平衡也是正常的）
幾乎達到國家標準規定數據內。使企業節省了電能，經濟效益顯著提高，使變壓器和用電設備有了安全保障提高了工作效率保障用電安全。

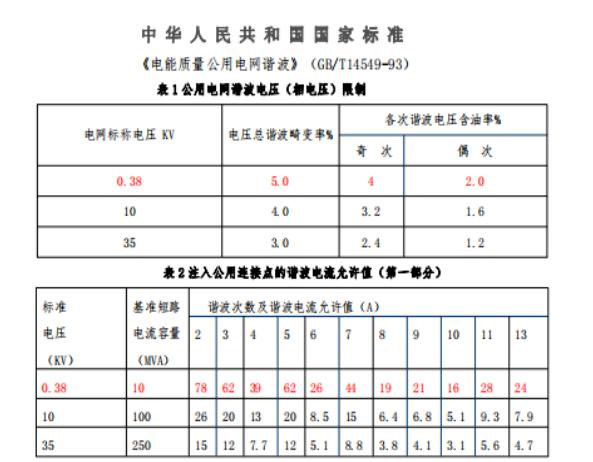

（上圖如國家標準電能質量表）
